冷凝器胶球清洗装置
一、 设备概述
冷却循环水系统中因水质问题造成的表面形成污垢,使换热器的传热效率降低,增加系统耗能。传统方法为定期化学或物理清洗,其缺点是清洗不及时,在污垢形成一定程度时才进行清洗,而在其清洗周期内造成许多能源的浪费。冷凝器胶球清洗装置可在系统正常运营的情况下,自动清洗换热器表面污垢,清洗周期可根据系统情况任意调整,从而降低换热器的污垢热阻，起到节能的效果。
二、 设备特点
1、 自动化程度高,操作较简单,可实现智能远传控制
2、 有水力射流发球,对胶球损伤较小,胶球寿命长。
3、 全新的胶球回收装置,回收率高。
三、 技术参数
l 工作电压：380V50Hz
l 功 率：1.5KW—2.2KW
l 工作环境要求：-5℃--50℃
l 相对湿度：<95%
l 供 电：三相五线制
四、 设备构成
冷凝器胶球清洗装置主要由高集成度的一体化发球机和收球机组成。
JQQX收球机(SQJ)：
1、 碳钢外壳,内置不锈钢滤网,内壁光滑不刮球,使用寿命长,用于收集胶球;承压16Bar;
2、 遵循流体力学原理设计,有效过流面积大于连接管道横截面积的4倍。水流速度不小于4m/s时,其局部水头损失小于0.5m。
3、 可根据现场情况,,安装灵活方便,水阻少,不留回球死角。

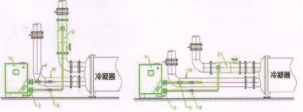

五、安装示意及注意事项
JQQX用于冷水机组冷凝器清洗,安装在冷水机组的冷却水进出水管上。为保证JQQX正常运行,保持良好的运行工况,安装时应注意以下事项：
1、 发球机的外接管路应尽量做短,尽量减少直角弯头,尽量减少运行阻力。
2、 收球器安装在冷却水出水管道上,并设于冷却水出水软管接头与冷却水出水管阀门之间,且两端需加装短接,以便收球器的检修与拆装。
3、 水流开关应注意水流方向,且水平或垂直安装在冷却水进出水管上,离弯头的位置≥30CM,确保提供给的信号正确稳定。
4、 确定各部件的安装位置,预留足够的检修空间。周围预留600mm的检修空间。
5、 启动前,必须彻底清除冷凝器换热管内壁的污垢,清理整个管道系统(包括过滤器),排除安装过程残留在管道系统中的焊渣、铁丝、塑料等杂质。
|
JQQX主要零部件明细 |
|
序号 |
名称 |
数量 |
|
1 |
发球机 |
1 |
|
2 |
收球机 |
1 |
|
3 |
橡胶软接头 |
2 |
|
4 |
回止阀 |
1 |
|
5 |
球阀 |
2 |
|
6 |
水流开关 |
1 |
技术要求：
1、 根据现场情况,确定发球机、收球器的安装位置,并预留足够的检修空间,且不得影响其他设备运行、检修。
2、 安装应有专业人士进行;
3、 设备、管件安装连接要顺畅、牢固、整齐,尽量减少直角弯头; |
